Steuerkettensatz: Aufbau, Einstellung und Wartung

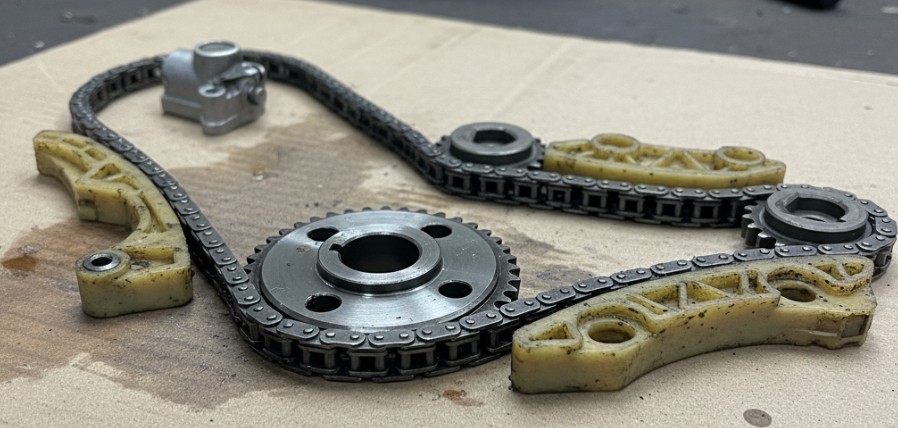

Der Steuerkettensatz synchronisiert Kurbelwelle und Nockenwellen im Übersetzungsverhältnis 2:1, um das Öffnen der Ventile in jeder Phase des Viertakt-Zyklus zu steuern. Er umfasst die Rollenkette, das treibende und die getriebenen Kettenräder, einen hydraulischen Kettenspanner, Gleitschienen sowie die Gehäusedichtungen. Eine Längung von nur 0,5 % verschiebt die Steuerzeiten, löst die Fehlercodes P0008/P0016 aus und kann eine Kollision zwischen Kolben und Ventilen verursachen.

Die beobachtete Lebensdauer liegt im Mischbetrieb zwischen 180 000 und 250 000 km, sinkt jedoch deutlich, wenn die Ölwechselintervalle zu lang sind oder der Motor häufig im kalten Zustand bewegt wird. Drehmomentstarke Dieselmotoren wie der BMW N47 oder bestimmte 1.2 TCe reagieren empfindlicher auf einen Ausfall des Kettenspanners.

Anders als ein trockener Zahnriemen läuft die Steuerkette im Motoröl. Die Kettenräder aus gehärtetem Stahl übertragen das Drehmoment ohne Schlupf, während Gleitschienen aus Verbundwerkstoff Last- und Leertrum führen, um Schwingungen zu begrenzen. Der hydraulische Kettenspanner gleicht die natürliche Längung fortlaufend aus – dank des Öldrucks, unterstützt von einer Vorspannfeder.

Die in manche Kettenräder integrierten Nockenwellenversteller (VVT) erfordern eine einwandfreie Schmierung. Ihre Verschmutzung führt zu Zündaussetzern und Ruckeln beim Beschleunigen.

Die Steuerzeiten werden am oberen Totpunkt von Zylinder 1 am Ende des Verdichtungstakts geprüft. Die in die Kettenräder und mitunter in die Kette eingravierten Markierungen müssen exakt mit denen am Gehäuse fluchten. Ein Zahn Versatz entspricht bei einem Kettenrad mit 40 Zähnen etwa 9° Kurbelwellenwinkel, was genügt, um die Leistung zu beeinträchtigen: Startschwierigkeiten, Leistungsverlust und Mehrverbrauch.

Vorbeugend misst eine elektronische Diagnose die tatsächliche Winkelabweichung. Ab 5° wird ein Eingriff innerhalb der nächsten 10 000 km empfohlen. Halten Vibrationen oder Geräusche an, lesen Sie unseren Ratgeber zum mechanischen Verschleiß, um die Diagnose zu präzisieren.

Der hydraulische Kettenspanner arbeitet mit einem Druckkolben, der mit rund 0,5 bar versorgt und von einer internen Feder mit 150 bis 300 N unterstützt wird. Er hält die Spannung schon beim Kaltstart und fängt Drehmomentstöße bei dynamischer Fahrweise ab. Eine interne Leckage oder eine gebrochene Feder erklärt die meisten der erfassten Ausfälle bei den Motoren BMW N47, Renault 1.2 TCe oder Volkswagen EA111 der ersten Generation.

Die Gleitschienen aus Phenolharz müssen bei jedem Wechsel des Kettensatzes erneuert werden: Nutzen sie sich ab, gelangen Partikel des Verbundwerkstoffs ins Öl und lassen die Kurbelwellenlager vorzeitig verschleißen.

Die Kette wird durch Tauch- und Spritzschmierung mit Öl versorgt. Die Hersteller empfehlen Öle der Klasse 5W30 oder 5W40 ACEA C3/API SN mit jährlichem Ölwechsel oder alle 15 000 km. Bei Motoren mit häufigen DPF-Regenerationen oder vielen Kurzstrecken sollten Sie das Intervall auf 10 000 km verkürzen, um eine Verdünnung durch unverbrannten Kraftstoff zu vermeiden.

Kontrollieren Sie den Ölstand alle 1 000 km: ein Absinken deutet auf eine undichte vordere Wellendichtung hin, ein Anstieg verrät einen Dieseleintrag. Zeigen sich beim Ölwechsel schwarze Späne, sind die Gleitschienen verschlissen.

Die Warnzeichen treten allmählich auf: Kaltstartrasseln über 3 bis 10 Sekunden, Vibrationen am Ventildeckel, unruhiger Leerlauf und Leistungsverlust zwischen 2 000 und 3 000 U/min. Das OBD-System speichert dann die Codes P0008 oder P0016 und kann ein Notlaufprogramm erzwingen, das die Drehzahl auf 3 500 U/min begrenzt.

Eine Längung von 1 % entspricht bereits zwei Zähnen Versatz: Die Kette kann dann überspringen und bei Interferenzmotoren eine Kollision zwischen Kolben und Ventilen auslösen. Wer vorausschauend handelt, erspart sich Reparaturen von über 5 000 €.

Für den Ausbau müssen in der Regel der Fahrschemel gelöst oder der Motor ausgebaut werden (6 bis 12 Stunden Arbeitszeit). Der Mechaniker stellt Zylinder 1 auf OT, arretiert Kurbelwelle und Nockenwellen mit Spezialwerkzeugen, ersetzt Kette, Kettenspanner, Kettenräder, Gleitschienen und Dichtungen und richtet anschließend die Markierungen vor dem Zusammenbau neu aus. Eine Anlernprozedur mit dem Herstellerdiagnosegerät setzt die Steuerzeitenwerte zurück.

Von Sonderfällen abgesehen kostet die Arbeit 800 bis 2 500 €, inklusive Teile und Arbeitslohn. Um Kostenvoranschläge zu vergleichen oder das Budget einzuplanen, lesen Sie unseren Ratgeber zum kompletten Wechsel des Steuerkettensatzes.

• Hören Sie den Motor beim Kaltstart und bei Beschleunigungen aus 2 500 U/min ab.
• Lesen Sie bei gefährdeten Motoren (BMW N47, 1.2 TCe, 1.2 TSI EA111) alle 50 000 km die Fehlercodes aus.
• Halten Sie jeden Ölwechsel und die Öl-Referenz im Scheckheft fest.
• Prüfen Sie den Ölstand jeden Monat und achten Sie beim Ölwechsel auf metallische Ablagerungen.

Diese aktive Überwachung verhindert den plötzlichen Riss eines Kettenglieds oder das Versagen des Kettenspanners – die Hauptursachen für Motorschäden bei anfälligen Konfigurationen.
